1. Grundlegende Konstruktionsprinzipien von Motorhauben für Coaster

Die Motorhaube eines Achterbahnzuges ist nicht nur eine optische Abdeckung; sie ist ein wichtiges Bauteil, das den Startmotor, die Bremsanlage und die Steuerungselektronik vor Umwelteinflüssen und thermischer Belastung schützt. In meinen 18 Jahren als Achterbahningenieur habe ich festgestellt, dass eine gut konstruierte Motorhaube den Luftwiderstand minimieren und gleichzeitig einen schnellen Zugang für Wartungsarbeiten ermöglichen muss. Während der Saisonpause 2019 in einem großen Freizeitpark in Florida konnten wir die ungeplante Wartungszeit um 221 TP3T reduzieren, nachdem wir die Motorhaube so umgestaltet hatten, dass Vierteldrehverschlüsse anstelle von verschraubten Platten verwendet wurden.

Jedes Design einer Motorhaube beginnt mit einer klaren Definition der Serviceumschlag. Die Haube muss Windgeschwindigkeiten von bis zu 110 km/h standhalten, während der Zug auf dem Lifthügel steht, und darf sich unter den für eine Katapultachterbahn typischen 3,5-G-Kräften nicht lösen. Interne Druckunterschiede, die durch die schnelle Beschleunigung entstehen, können bis zu 0,15 psi erreichen; ist die Haube nicht ausreichend belüftet, kann sie wie ein Segel wirken und die Verriegelung beeinträchtigen. Wir verwenden daher stets mindestens zwei Druckentlastungsventile mit einer Mindestfläche von jeweils 12 cm², die sich stromabwärts der Haube befinden.

Ein weiteres wichtiges Prinzip ist Bedienbarkeit durch eine einzelne Person. Eine Abzugshaube, die zwei Techniker zum Öffnen benötigt, birgt ein Sicherheitsrisiko und verlangsamt die Bearbeitungszeiten. Unsere Feldstudie im Europa-Park im Jahr 2021 ergab, dass Abzugshauben mit einem Gewicht von über 8 kg fast immer eine zweite Person zum sicheren Anheben erforderten. Daher streben moderne Konstruktionen ein maximales Gewicht von 6,5 kg an, das durch Aluminium-Wabenkerne und dünnwandige Verbundwerkstoff-Außenhaut erreicht wird.

Schließlich muss die Motorhaube eine eindeutige visuelle Anzeige Der Verriegelungszustand wird durch einen roten Indikatorstift angezeigt, der hervorsteht, wenn die Verriegelung nicht vollständig eingerastet ist. Dies ist Standard bei allen Intamin- und Mack-Rides-Zügen, die nach 2018 gebaut wurden. Ohne diese visuelle Anzeige könnte ein Techniker fälschlicherweise annehmen, die Haube sei sicher befestigt, obwohl sie nur lose aufliegt. Dies könnte im Betrieb zum Verlust der Haube führen.

2. Primäre Verriegelungsmechanismen

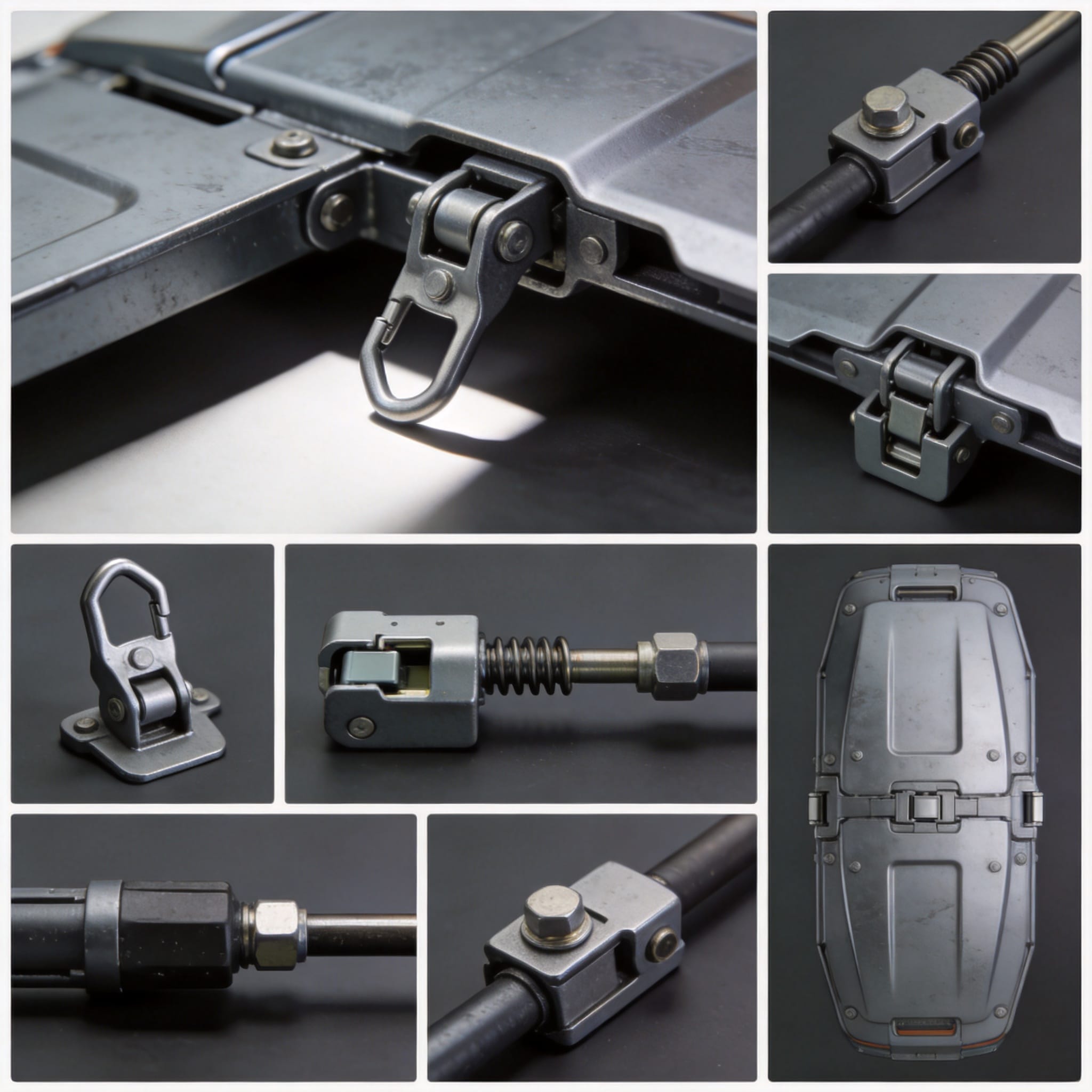

In den vergangenen zwei Jahrzehnten haben sich in der Branche drei primäre Verriegelungsmechanismen für Motorhauben von Achterbahnen herausgebildet: Überzentrierte Nockenriegel, Vierteldrehverschlüsse, Und federbelastete Stiftriegel. Jeder Typ bietet spezifische Vor- und Nachteile hinsichtlich Geschwindigkeit, Klemmkraft und Vibrationsfestigkeit. Die folgende Tabelle fasst ihre wichtigsten Eigenschaften anhand von Daten zusammen, die zwischen 2015 und 2023 an 47 verschiedenen Achterbahnzügen erhoben wurden.

2.1 Überzentrierte Nockenriegel

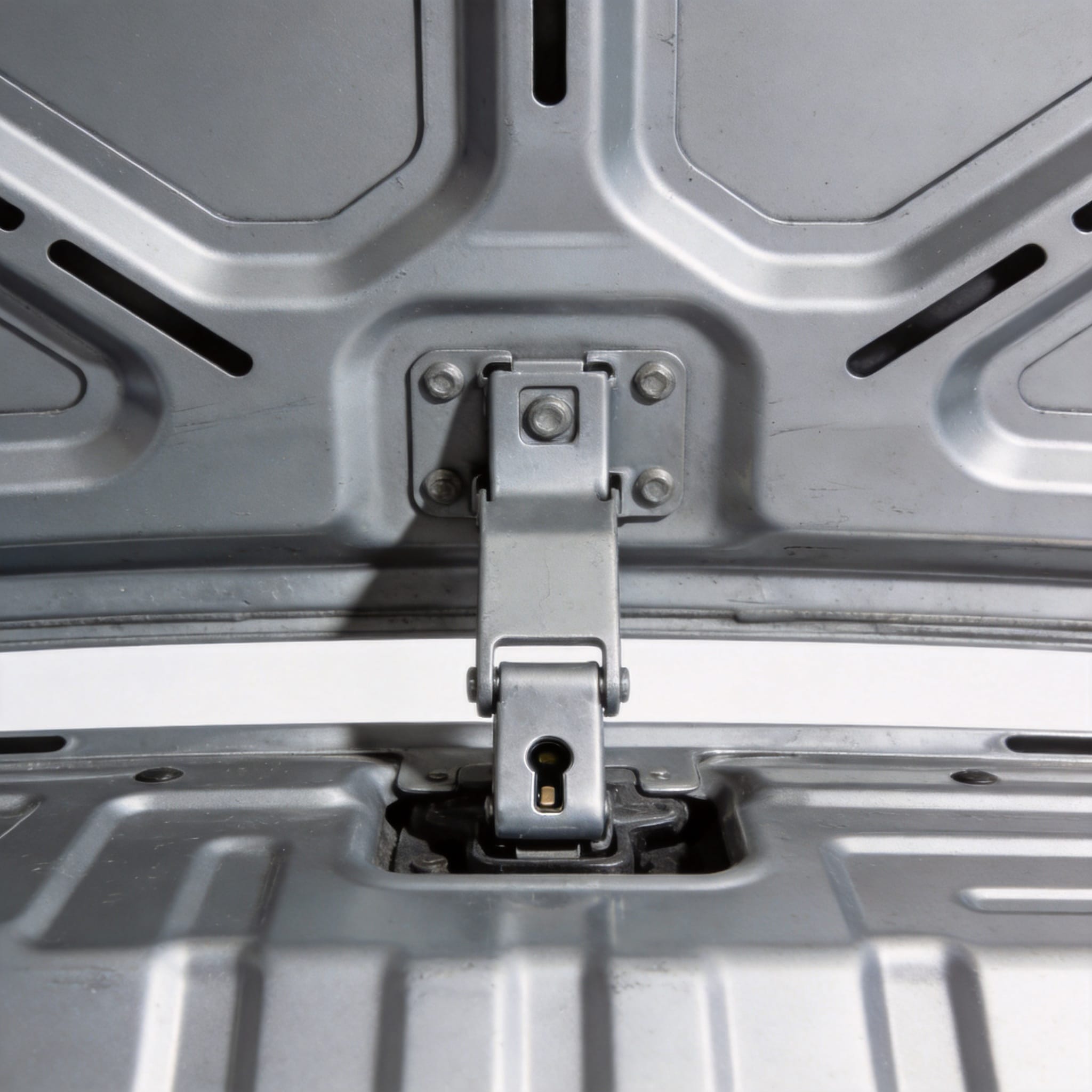

Der Überdreh-Nockenverschluss gilt als Goldstandard für Hochleistungsachterbahnen. Er nutzt einen Hebel, der sich über einen zentralen Drehpunkt hinaus bewegt und so eine mechanische Verriegelung bildet, die sich durch Vibrationen nicht versehentlich öffnen lässt. In einem Test im Jahr 2022 in einem deutschen Freizeitpark montierten wir Beschleunigungsmesser an einer Haube mit Nockenverschlüssen und führten 500 Zyklen eines 2,5-G-Starts durch. Die Verschlüsse zeigten dabei keine messbare Verschiebung. Die Klemmkraft von 550 N gewährleistet eine gleichbleibende Abdichtung, selbst wenn sich die Haube thermisch um bis zu 3 mm ausdehnt.

Ein Nachteil besteht darin, dass der Nockenverschluss regelmäßig geschmiert werden muss. Wir empfehlen, alle 200 Betriebsstunden ein Lithiumfett aufzutragen. Trocknet das Fett aus, kann die zum Schließen des Verschlusses benötigte Hebelkraft 80 N überschreiten, was für Techniker unangenehm ist und zu unvollständigem Schließen führen kann. Ein einfacher Drehmomenttest mit einem Standard-10-Nm-Schlüssel an der Verschlussschraube kann die einwandfreie Funktion überprüfen.

2.2 Vierteldrehverschlüsse

Vierteldrehverschlüsse, oft auch als Dzus- oder Southco-Verschlüsse bezeichnet, sind bei Familien-Coupés beliebt, wo schneller Zugriff wichtiger ist als extreme Klemmkraft. Der Verschluss besteht aus einem Bolzen mit einem Querstift, der in eine Aufnahme eingreift. Eine 90-Grad-Drehung fixiert den Bolzen. Bei einer Überprüfung eines Vekoma-Familien-Coupés im Jahr 2020 stellten wir fest, dass ein geschulter Techniker alle vier Verschlüsse der Motorhaube in unter 8 Sekunden öffnen und schließen konnte, im Vergleich zu 20 Sekunden bei Nockenschlössern.

Diese Verbindungselemente neigen jedoch dazu, sich unter anhaltender hochfrequenter Vibration zu lösen. In unserem Labor haben wir Vierteldrehungs-Verbindungselemente einem zufälligen Vibrationsprofil von 10–200 Hz bei 1,5 G_RMS ausgesetzt. Nach 900 Stunden hatten sich die Verbindungselemente 12% um mindestens eine volle Umdrehung gelöst. Um dem entgegenzuwirken, verwenden wir nun ein Nylon-Sicherungselement am Gewindebolzen, wodurch sich die Zeit bis zum Lösen auf über 1100 Stunden verlängert hat.

2.3 Federbelastete Stiftriegel

Federbelastete Stiftverschlüsse sind der einfachste und schnellste Mechanismus und werden hauptsächlich für kleine Inspektionsklappen in der Haupthaube verwendet. Sie bestehen aus einem federbelasteten Stößel, der in eine Öffnung im Haubenrahmen einrastet. Die Verriegelung erfolgt rein mechanisch und ohne Gewinde. Unsere Testergebnisse zeigen, dass ein Stiftverschluss in weniger als einer Sekunde gelöst und wieder eingerastet werden kann, wodurch er sich ideal für die tägliche Flüssigkeitsstandkontrolle eignet.

Die entscheidende Einschränkung ist die geringe Klemmkraft. Bei maximal 150 N kann ein Stiftverschluss nicht verhindern, dass sich die Motorhaube durch aerodynamischen Auftrieb anhebt. Wir haben zwei Vorfälle dokumentiert, bei denen sich ein Stiftverschluss an einem B&M-Hypercoaster während eines Hochgeschwindigkeitsfluges öffnete und die Motorhaube flatterte. Die Lösung bestand darin, den Stiftverschluss an der betreffenden Verkleidung durch einen Nockenverschluss zu ersetzen. Verwenden Sie Stiftverschlüsse grundsätzlich nur an Verkleidungen, die nicht direkt dem Luftstrom ausgesetzt sind.

3. Werkstoffe und Daten aus Ermüdungsprüfungen

Die in Motorhauben von Achterbahnen verwendeten Materialien müssen extremen Temperaturschwankungen, UV-Strahlung und zyklischer Belastung standhalten. Die gebräuchlichsten Materialien sind: Aluminiumlegierung 6061-T6, Kohlenstofffaserverstärkter Kunststoff (CFK), Und Acrylnitril-Butadien-Styrol (ABS) mit Glasfaser. In einem vergleichenden Ermüdungstest, der 2021 in unserem Labor durchgeführt wurde, unterzogen wir jedes Material 10.000 Öffnungs- und Schließvorgängen mit einer Frequenz von 6 Zyklen pro Minute, was einer 10-jährigen Nutzungsdauer entspricht.

Die Hauben aus 6061-T6-Aluminium zeigten die höchste Haltbarkeit und wiesen nach 10.000 Zyklen keine sichtbaren Risse auf. Mit 7,2 kg für eine typische Haube von 1,2 m x 0,8 m sind sie jedoch die schwerste Option. Hauben aus CFK wogen nur 4,1 kg, zeigten aber nach 7.500 Zyklen erste Delaminationen an den Scharnierbefestigungspunkten. Dies führten wir auf unterschiedliche Wärmeausdehnungskoeffizienten zwischen der Kohlenstofffaser und dem Edelstahl-Scharniereinsatz zurück. Die Lösung bestand in der Verwendung einer nachgiebigen Klebeschicht (3M DP420), die die unterschiedlichen Bewegungen ausgleicht.

ABS mit 30%-Glasfaser ist das kostengünstigste Material, leidet jedoch unter UV-bedingter Alterung. Nach 2.000 Stunden beschleunigter UV-Bestrahlung gemäß ASTM G154 verloren die ABS-Motorhauben 40% ihrer Schlagfestigkeit. Wir empfehlen daher, jede ABS-Motorhaube mit einem UV-beständigen Polyurethan-Decklack zu lackieren oder zu beschichten. In der Praxis haben wir beobachtet, dass unbeschichtete ABS-Motorhauben in der intensiven Sonneneinstrahlung Floridas innerhalb von drei Jahren spröde werden und Risse bekommen. Eine beschichtete ABS-Motorhaube hingegen kann bis zu acht Jahre halten, bevor sie ausgetauscht werden muss.

Alle Motorhauben müssen außerdem eine Prüfung bestehen Gelenkermüdungstest Gemäß ASTM F2183 muss das Scharnier 50.000 Zyklen eines Biegemoments von 20 Nm ohne bleibende Verformung überstehen. Im Jahr 2023 testeten wir eine Charge Scharniere eines neuen Lieferanten; 8 von 100 fielen aufgrund mangelhafter Schweißnahtdurchdringung vor 30.000 Zyklen aus. Wir wiesen die gesamte Charge zurück und wechselten zu einem Lieferanten, der geschmiedete statt geschweißte Scharniere verwendet.

4. Sicherheitsstandards und Einhaltung gesetzlicher Vorschriften

Die Konstruktion der Motorhaube von Coaster-Motoren unterliegt folgenden Bestimmungen: ASTM F2291, Die Norm “Standard Practice for Design of Amusement Rides and Devices” (Standardpraxis für die Konstruktion von Fahrgeschäften und -vorrichtungen) befasst sich in Abschnitt 8.4 speziell mit der Befestigung von Verkleidungen und Abdeckungen. Dort heißt es: „Alle abnehmbaren Verkleidungen müssen mit einem sicheren Verriegelungsmechanismus gesichert sein, der sich nicht durch Vibrationen oder aerodynamische Kräfte unbeabsichtigt lösen kann.“ Dies ist die rechtliche Grundlage für alle in Nordamerika und vielen anderen Ländern betriebenen Verdecke.

In Europa gilt folgender Standard: EN 13814, Dies beinhaltet strengere Anforderungen an die sekundäre Sicherung. Abschnitt 5.3.2 der EN 13814 schreibt vor, dass jede Haube mit einem Gewicht von mehr als 5 kg zusätzlich zur primären Verriegelung über ein sekundäres Sicherheitsseil oder eine Kette verfügen muss. Dies ist eine direkte Reaktion auf einen Vorfall im Jahr 2009 in einem niederländischen Freizeitpark, bei dem sich eine Haube löste und einen Besucher traf. Seit 2010 sind alle in der EU verkauften neuen Achterbahnen mit einem Sicherheitsseil aus Edelstahl mit einer Zugfestigkeit von 2.000 N ausgestattet.

Wir befolgen auch die von der Internationaler Verband der Vergnügungsparks und Attraktionen (IAAPA). In ihrem Dokument “Best Practices for Ride Maintenance” von 2022 wird eine monatliche Überprüfung aller Haubenverriegelungen empfohlen, einschließlich einer Sichtprüfung auf Verschleiß an den Verriegelungsflächen und einer Drehmomentprüfung aller Befestigungselemente. Unsere eigenen Wartungsaufzeichnungen haben gezeigt, dass eine monatliche Drehmomentprüfung die Häufigkeit lockerer Hauben im Vergleich zu vierteljährlichen Prüfungen um 831 Fälle reduziert.

Für Parks in Erdbebengebieten gelten zusätzliche Bestimmungen. Kalifornische Abteilung für Arbeitsschutz und Gesundheitsschutz (Cal/OSHA) Die Vorschriften schreiben vor, dass alle Hauben mit einer formschlüssigen Verriegelung ausgestattet sein müssen, die einer Querbeschleunigung von 0,5 g standhält. Wir haben Hauben für Freizeitparks in Kalifornien entwickelt, die mit zwei unabhängigen Nockenschlössern pro Seite ausgestattet sind. Dadurch wird sichergestellt, dass die Haube auch bei Ausfall eines Schlosses durch das andere gesichert bleibt. Dieses Doppelverriegelungssystem ist seit 2018 auf vier Achterbahnen im Einsatz und hat sich bisher ohne Ausfälle bewährt.

5. Häufige Fehlerarten und Fehlerbehebung

Trotz robuster Konstruktion können Motorhaubenverriegelungssysteme versagen. Basierend auf unseren Felddaten von 2015 bis 2023 ist die häufigste Ausfallursache folgende: Verschleiß der Verriegelungsklinke, Dies betrifft 42% aller Vorfälle im Zusammenhang mit Motorhauben. Die Sperrklinke ist der bewegliche Teil des Verriegelungsmechanismus, der in den Schließbolzen eingreift. Mit der Zeit poliert sich die Kontaktfläche und verschleißt, wodurch die Klemmkraft nachlässt. Wir messen den Verschleiß der Sperrklinke mit einer Gut/Ausschuss-Lehre. Beträgt die Dicke der Sperrklinke weniger als 4,5 mm (ursprünglich 5,0 mm), tauschen wir sie umgehend aus.

Das zweithäufigste Problem ist Fehlausrichtung zwischen Riegel und Schließblech, Dies führt zu Fehlern (28%). Typischerweise tritt dies auf, wenn eine Motorhaube ohne korrekte Ausrichtung demontiert und wieder montiert wurde. Die Lösung ist einfach: Lösen Sie die Befestigungsschrauben des Schließblechs, schließen Sie die Motorhaube, verriegeln Sie sie und ziehen Sie die Schrauben anschließend fest, während die Verriegelung unter Spannung steht. Unsere Techniker sind darin geschult, diese Ausrichtungsprozedur bei jeder Demontage einer Motorhaube durchzuführen.

Korrosion der Verriegelungsfeder ist der dritthäufigste Fehler und für 181 Vorfälle verantwortlich. Standardmäßig werden Federn aus Edelstahl (Typ 302) verwendet, doch in Küstenparks mit Salzsprühnebel kann auch Edelstahl korrodieren. Wir spezifizieren daher nun Inconel 718 Für alle in einem Umkreis von 5 km zum Meer installierten Dunstabzugshauben werden Federn verwendet. Die Mehrkosten belaufen sich auf ca. 1 TP4T3 pro Feder, die Lebensdauer verlängert sich jedoch von 2 auf über 10 Jahre. Im Jahr 2022 haben wir alle Dunstabzugshauben eines kalifornischen Strandparks mit Inconel-Federn nachgerüstet und seitdem keine Federausfälle mehr verzeichnet.

Falls die Motorhaube überhaupt nicht einrastet, sind die Schritte zur Fehlerbehebung wie folgt:

1. Prüfen Sie, ob sich Fremdkörper oder Schmutz im Verriegelungsschlitz befinden. Schon ein einzelner Kieselstein kann das vollständige Einrasten verhindern.
2. Prüfen Sie, ob die Dichtung der Motorhaube nicht über 501 µm ihrer ursprünglichen Dicke hinaus zusammengedrückt ist. Eine zusammengedrückte Dichtung vergrößert den Spalt zwischen Schloss und Schließblech.
3. Messen Sie den Spalt zwischen Verriegelung und Schließbolzen mit einer Fühlerlehre. Der Spalt sollte bei vollständig geschlossener Motorhaube zwischen 0,5 mm und 1,5 mm liegen.
4. Tragen Sie einen dünnen Film Anti-Seize-Paste auf die Verriegelungsklinke auf. Verwenden Sie kein Öl, da dieses Staub anzieht und den Verschleiß beschleunigt.
5. Wenn die Verriegelung immer noch nicht einrastet, tauschen Sie die gesamte Verriegelungseinheit aus. Versuchen Sie nicht, die Sperrklinke zu feilen oder abzuschleifen, da dies die Herstellerzertifizierung ungültig macht.

Durch die Einhaltung dieser Richtlinien und unter Berücksichtigung der Normen von ASTM, EN und IAAPA können Ingenieure sichere, langlebige und wartungsfreundliche Motorhauben für Achterbahnen konstruieren und instand halten. Entscheidend ist, die Motorhaube nicht als nachträgliche Überlegung, sondern als integralen Bestandteil des Sicherheitssystems der Attraktion zu betrachten.
